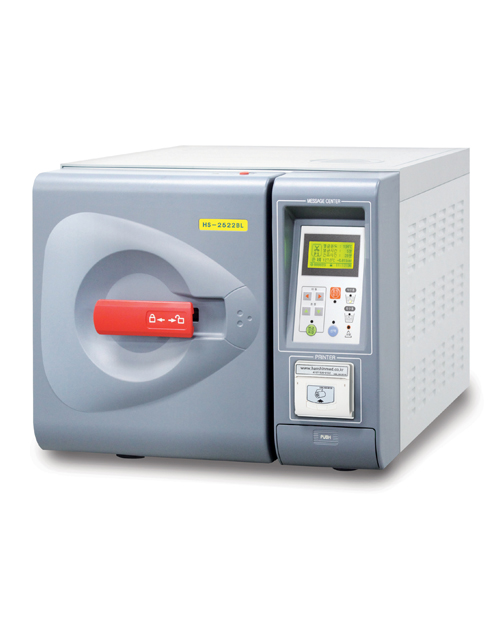

| HS-2522BL (B-Class, Graphic LCD Monitor type) |
|
 |
|
|
원통형 체임버(Cylindrical Chamber)를 사용하며, 모든 의료기관에서 빈번히 사용하는 좁고 긴 관을 포함하는 의료용 기구(Hollow Load) 및 일반 의료용품을 효과적으로 멸균하는데 적합한 대표적인 B-Class 소형멸균기 입니다.
· 무히터 Chamber - 외부 스팀 제너레이터 방식.
· 무용접 Chamber - Chamber 수명 연장.
· 저수통과 회수통의 분리 - 멸균물의 재오염 방지
1. 사이클 소요시간의 단축
B-Class 멸균기의 장점과 특징은 그대로 유지하면서도 사이클 시간을 30% 단축시켜서 멸균이 더욱 빨라졌습니다. 아울러 멸균 및 건조성능이 유럽표준(EN 13060)이 규정하고 있는 모든 기준들을 충분히 만족하면서 사이클 시간이 단축되도록 설계하여 멸균기 운용 효율이 향상 되었습니다.
2. 순간가열 방식의 소형 증기발생 장치
한신의 새로운 기술로 개발된 소형 증기발생 장치를 체임버 외부에 장착하여 저수통으로 부터 공급되는 물을 순간적으로 가열, 발생되는 포화증기를 체임버내로 직접 공급하여 멸균매체로 사용합니다. 따라서 체임버 내부에서 직접 물을 가열하는 종래의 방식에 비하여 체임버의 오염도가 낮으며, 체임버 내부에 가열용 히터가 없어서 가용 공간도 넓어 졌습니다.
3. 항상 깨끗한 멸균용 포화증기의 생성
저수통과 회수통을 분리 설계하여 한번 멸균에 사용한 물은 회수통으로 모이게 하여 외부로 배출하므로 항상 깨끗한 물로 멸균용 포화증기를 생성합니다.
4. 안전하며 내구성 높은 일체형 체임버
용접부위가 없는 일체형 체임버를 사용하여 내구성이 높으며, 멸균과정 중 고압증기의 미세누출이나 진공누설 등의 문제가 발생하지 않습니다.
5. 최적조건의 다양한 사이클 프로그램
포장 또는 비포장 상태의 의료용 금속제 기구, 합성수지 제품, 고무제품, 유리제품, 섬유 제품과 유리, 용기에 담겨진 액체, 그리고 광우병의 발병원인 프리온 멸균 등 피 멸균물의 종류와 포장상태에 따라 적절하게 선택하여 사용할 수 있는 6종류의 기본사이클과 2종류의 공기제거성능 시험사이클이 내장되어 있습니다.
6. 안전하고 편리한 자기진단(Self-Diagnosis) 기능
멸균기 작동 중에 에러가 발생하면 내장된 자기진단 프로그램에 의하여 자동으로 검출되고 실행중인 사이클의 중단, 경보음 발생 등 안전에 필요한 조치가 이루어집니다. LCD 모니터에서 에러의 내용을 확인하고, 매뉴얼에 따라서 적절한 조치를 함으로서 사이클을 재개할 수 있습니다.
7. 편리한 멸균과정 모니터링
LCD 모니터에 사이클 진행상황이 실시간 디지털로 표시되므로 사용자는 편리하게 전체 멸균과정을 확인, 점검할 수 있습니다.
8. 사이클 실행 데이터 저장 및 유비쿼터스 기능
최소 11년간의 사이클 실행기록이 제어장치에 자동으로 저장됩니다. 사용자는 필요에 따라 과거에 실행되었던 멸균사이클의 결과를 실행된 날짜 또는 사이클의 횟수를 입력하여 자동으로 검색한 후 패널프린터(선택품목)로 인쇄, 출력하여 자료로 사용할 수 있습니다. (선택사양)
그리고 내장된 USB 포트에서 USB 메모리장치를 사용하여 멸균기 제어부에 저장된 사이클 실행 데이터를 다운로드 받거나 백업할 수 있으며, 내장된 통신포트에 USB 또는 LAN Cable을 연결하여 멸균기의 동작 상태를 PC 등 외부 단말기에서 실시간 모니터할 수도 있습니다. 또한 유비쿼터스(ubiquitous)기능을 가진 통신프로그램을 사용하여 복수(최대 15대)의 멸균기를 일괄 관리할 수 도 있습니다. (선택사양)
9. 예방적 안전시스템
사용상 안전을 위하여 문이 잠겨(LOCK) 있지 않으면 사이클이 시작되지 않고, 멸균기에 전원이 공급되지 않은 상태에서는 문이 열리지 않으며, 압력스위치에 의하여 체임버에 일정수준 이상의 압력이 존재하고 있어도 문이 열리지 않도록 설계되어 있습니다. 체임버에 과다압력이 발생할 경우 안전밸브가 작동하여 자동으로 압력을 완화시켜 줍니다.
10. 사이클 실행기록서의 프린팅 (선택사양)
패널프린터를 장착하여 사이클 실행기록서를 인쇄, 출력할 수도 있습니다.(패널프린터는 선택품목 입니다)
|
|
|
|
 |
|
|
|
| 모 델 |
HS-2522BL |
| 전 체 치 수 |
W513 x D625 x H442 ㎜ |
| 체 임 버 |
ID Ø 255 x L447 ㎜, 용량: 22ℓ, 재질: STS 316L |
최대 사용압력 : 2.40bar, 최소 사용압력 : -1.00bar
최고 작동온도 : 138.0℃, 수압 시험압력 : 5.13bar |
| 트 레 이 |
W195 x D375 x H20 ㎜, 4개 |
| 저수통 / 회수통 |
용량: 6.0ℓ / 6.0ℓ (만 수위 기준) |
| 작동온도범위 |
121.0℃ ~ 135.0℃ (온도 분해표시능: 0.1℃) |
| 멸균매체 |
포화증기 |
| 공기제거방식 |
진공식 / 중력식 |
| 공기제거장치 |
진공펌프 (다이어프램식) |
| 공기 여과기 |
여과능력: 0.3㎛의 입자를 99.999% 여과 |
| 제어장치 |
마이크로프로세서 |
| 표시장치 |
그래픽 LCD (LED back lighting), 해상도; 128×64 dots |
| 패널프린터(선택품목) |
감열식 인쇄, 기록지 롤; W 58 x Ø40 ㎜, L=13 m |
| 전 원 |
AC 220V, 50 / 60Hz |
| 소비전력 |
2,700 W |
| 중 량 |
52 kg |
환경조건
(IEC 61010-1) |
ㆍ 표고 : 2,000m
ㆍ 온도범위 : +5℃ ~ +40℃
ㆍ 상대습도 : 31℃ 온도까지는 max. 80% , 40℃에서 50% 까지 감소.
ㆍ 공급전압 변동범위: 정상공급전압±10%
ㆍ 설치 범주(과전압 범주) : Ⅱ, 오염등급 : 2 |
|
|
|
 |
