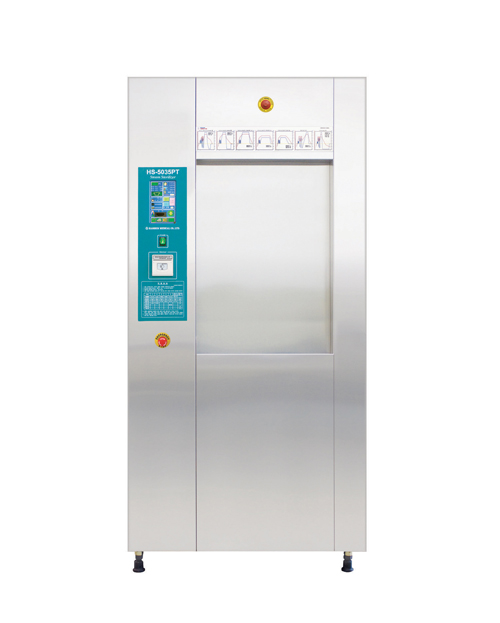

| HS-5035PT (Automatic Sliding Door type) |
|
 |
|
|
1. 사용자 안전과 편리성을 극대화한 인간공학적 설계
멸균기에 장착된 Touch Screen type 대형 Color LCD의 Graphic User 화면상에서 One-Touch로 모든 조작을 간편하게 할 수 있고, 진행 중인 사이클의 실시간 상황을 편리하게 모니터링 할 수 있다.
특히 원-터치로 슬라이딩 식 자동도어를 한 번에 부드럽게 상하로 열고 닫을 수 있어서 종래의 대용량 멸균작업과 비교하여 훨씬 편리하고 안전해졌으며, 아울러 멸균기 설치에 요구되는 공간이 절감되는 경제적 장점도 있다.
자동문은 한쪽문형(single door type) 과 양쪽문형(double door type)이 있으며, 양쪽문형의 장점은 처리된 멸균물이 장재구역으로 회수됨으로서 다시 오염될 수 있는 위험을 방지할 수 있다는 것이다.
멸균기를 중심으로 장재구역과 청정구역으로 구분하고 장재구역 쪽의 문을 통해서 멸균물을 체임버에 장재하고, 처리된 멸균물은 반대쪽 청정구역의 문을 통해서 회수되도록 되어있으며, 양쪽의 문은 상호 연계하여 장재구역 쪽 문이 열려 있는 동안에는 청정구역 쪽 문은 열리지 않고, 반대로 사이클이 완료되면 청정구역 쪽 문은 열리고 장재구역 쪽 문은 열리지 않기 때문에 오염구역과 청정구역은 완전히 차단되어 있는 상태로 운영된다. 멸균을 위하여 피 멸균물을 체임버내에 장재하거나 멸균 후 꺼내는 작업은 장재차와 운반차로 구성된 장재장치를 이용하여 간편하고 편리하게 할 수 있다. 피 멸균물은 장재차의 선반에 적재된 상태로 체임버안에 장재되거나 꺼내진다.
2. 사이클 실행 데이터 자장 및 유비쿼터스 기능
최소 11년간의 사이클 실행기록이 제어장치의 Flash Memory에 자동으로 저장된다. 사용자는 필요에 따라 과거에 실행되었던 멸균사이클의 결과를 실행된 날짜 또는 사이클의 횟수(count number)를 터치스크린 화면에 입력하여 자동으로 검색하고 내용을 확인할 수 있으며, 멸균기에 장착된 패널프린터로 인쇄, 출력하여 멸균품질 증빙자료로 사용할 수도 있다. (선택사양)
특히 유비쿼터스(Ubiquitous) 기능을 지원하는 멀티유저용 통신프로그램(선택사양)을 탑재하여 LAN, Internet, DB Server, Client로 구성되는 네트워크 시스템에 연결된 모든 멸균기 각각의 작동정보가 DB Server에 안전하게 저장, 보관되고 또한 언제 어느 곳에서나 Client Computer를 통하여 필요한 정보를 실시간으로 편리하게 확인할 수 있다. (선택사양)
3. 다양한 멸균사이클 및 자기진단 프로그램
멸균물의 종류(섬유류, 금속제 의료기기 및 기구류, 유리병 등 용기에 담긴 액체류 등)와 포장형태(포장, 비포장), 공기제거방식(선 진공식, 중력식)에 따라 간편하고 신속하게 적용할 사이클을 선택할 수 있는 5종류의 멸균용 기본사이클 프로그램과 멸균기의 진공누설 여부와 공기제거 성능을 간편하게 시험할 수 있는 2종류의 시험사이클이 내장되어 있으며, 작동 중 이상이 발생하면 자기진단 프로그램에 의하여 해당 에러코드를 표시장치 화면에 표시하고 음향경보를 울리며, 안전을 위하여 실행하던 사이클을 자동적으로 중단하는 등의 조치를 취한다.
4. 안전장치
체임버 과압 해제용 안전밸브, 보일러 과온 방지용 서모스탯, 도어 인터로크용 압력스위치, 제어장치 보호용 회로차단기 등 예방적 안전장치들이 빠짐없이 장착되어 있어서 멸균기 작동 시 작업자와 작업장의 안전을 보증해 준다.
5. 패널프린터
사이클이 완료되면 내장된 패널프린터로 사이클 실행기록서를 인쇄, 출력하여 멸균결과를 분석하고 향후 멸균품질 증빙 및 추적 자료로 유용하게 활용할 수 있다.
|
|
|
|
 |
|
|
|
| 모 델 |
HS-5035PT |
| 형 태 |
한쪽문형 (Single Door) |
양쪽문형 (Double Door) |
| 전 체 치 수 |
W872 x D1,300 x H1,971㎜ |
W872 x D1,350 x H1,973 ㎜ |
| 체 임 버 |
W500 x D1,000 x H700 ㎜, 용량 350ℓ, 재질: STS 316L |
| 장 재 장 치 |
장재차: W460 x D950 x H598 ㎜,
운반차: W450 x D1,453 x H1,143 ㎜
장재차, 운반차 각 1대 |
장재차: W460 x D950 x H598 ㎜,
운반차: W450 x D1,453 x H1,143 ㎜
장재차 1대, 운반차 2대 |
| 장재차 선반: W446 x D926 x H26 ㎜, 4개 |
| 작동온도범위 |
121.0℃ ~ 135.0℃ |
| 공기제거방식 |
진공 / 중력 |
| 제어장치 |
마이크로프로세서 |
| 표시장치 |
Touch Screen type Color LCD, 해상도; 800 x 480 |
| 프 린 터 |
감열식 인쇄, 기록지 롤; W58 x Ø40mm |
| 전 원 |
증기발생기 내장 : AC 220V, 3상 3선식, 50/60㎐, 55A 또는
AC 380V, 3상 4선식, 50/60㎐, 32A |
| 외부증기 전용: AC 220V, 50/60㎐, 5A |
| 증기공급원 |
내장 증기발생기 : 전열기 20㎾, 급수펌프: 300W |
| 외부증기 공급장치: 건도 97%이상의 포화증기, 압력: 3.50bar~5.00bar, 유량: max. 50㎏/hr |
| 용수공급원 |
압력: 2.10~5.00bar, 유량: max. 50ℓ/분 |
| 진공장치 |
워터 이젝터, 급수펌프(490W) / 선택사양: 수봉식 진공펌프 |
| 중 량 |
본체; 803 ㎏, 장재차: 36㎏ |
본체: 982㎏, 장재차: 36 ㎏ |
| 환경조건 |
ㆍ표고 : 2,000 m
ㆍ온도범위: +5℃ ~ +40℃
ㆍ상대습도: 31℃ 온도에서 max. 80%, 40 ℃ 에서 50% 까지 감소.
ㆍ공급전압 변동범위: 정상공급전압±10%
ㆍ설치 범주(과전압 범주): Ⅱ, 오염등급 : 2 |
|
|
|
 |
